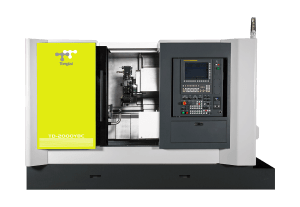

Tour horizontal 4 axes (3 axes + axe Y)
Tongtai Série TD
Le tour horizontal TONGTAI série TD est une machine de production de petite et moyenne séries de pièces complexes nécessitant du fraisage avec axe Y.
Tour horizontal 4 axes (3 axes + axe Y)
Tongtai Série TD
Le tour horizontal 4 axes de la Série TD de Tongtai est conçue pour offrir une grande précision d’usinage grâce à sa structure rigide et son axe Y véritable. Adaptée aux opérations complexes, cette série est idéale pour les secteurs de l’automobile et de l’aéronautique.
- Précision : L’axe C de la broche utilise un codeur rotatif avec positionnement multi-points pour l’indexation dont la valeur mini est 0,001°
- Vrai axe Y : L’axe Y n’est pas une combinaison d’axes permettant une meilleure précision de positionnement
- Structure robuste : Banc incliné à 75°, facilitant l’évacuation des copeaux et renforçant la rigidité structurelle.
- Tourelle de fraisage polyvalente : Capacité de 12 à 16 postes pour intégrer plusieurs outils et effectuer des opérations combinées de tournage et fraisage.
- TD-1500Y[B][C]
- TD-2000Y[B][C]
- TD-2500Y[B][C]
| Unité | TD-2000Y[BC] | TD-2500Y[BC] | |||
| Nez de broche principale | A2-6 | A2-8 | |||
| Mandrin | pouces | 8″ | 10″ [12″] | ||
| Øbarre | mm | Ø51 | Ø64 [Ø74] | ||
| Courses Axes X/Y/Z/B | mm | 230/±51/600/[630] | |||
| Avances rapides X/Y/Z/B | m/min | 30/15/30/[30] | |||
| Broche principale | Tournage | Vitesse | tr/min | 4500 [3000] | 3500 [2500] |
| Puissance | kW | 18.5/15/11 | |||
| Opt Fraisage | Vitesse | tr/min | 6000 | ||
| Puissance | kW | 7.5/5.5/3.7 | |||
| Option Broche de reprise | Vitesse | tr/min | A2-5 / 6’’ [8’’] / 5000 | ||
| Puissance | kW | 7.5/5.5 | |||
| Tourelle | VDI-40/BMT-65: 12 VDI-30/BMT-55: 16 | ||||

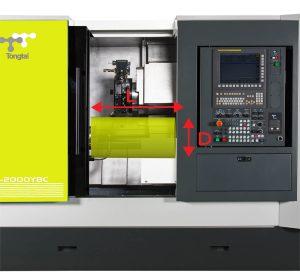

La valeur du diamètre D correspond à celle obtenue lorsque le tour est équipé d’une tourelle BMT-65.
| Unité | Diamètre D | Longueur L | |
| TD-2000YBC | m3 | Ø360 | 530 |
| TD-2500YBC | m3 | Ø360 | 530 |
Vous avez besoin d’un tour avec axe Y?
Nous avons des tours TD en stock en Europe!
Téléchargez notre catalogue
Tout ce que vous devez savoir sur le tour horizontal 4 axes (3 axes et axe Y) Tongtai Série TD, ses performances et utilisations sont à retrouver dans notre catalogue disponible gratuitement via ce lien.
Demandez l’avis d’un expert
Nos spécialistes sont prêts à répondre à vos questions et à façonner une solution sur mesure pour votre projet. Profitez d’un accompagnement personnalisé et de conseils avisés à chaque étape de votre parcours. Inventons le futur de l’usinage ensemble et faites l’expérience d’un partenariat qui repousse les limites de l’excellence.
Présentation Tour horizontal TONGTAI Série TD
TTGroup : excellence, innovation et coopération dans le domaine des machines-outils et de l’usinage
En tant que filiale du plus grand constructeur taïwanais de machines outils et d’usinage, Tongtai, nous avons à cœur de vous offrir des solutions de pointe pour répondre à vos besoins les plus exigeants. Nos marques renommées, telles que TONGTAI (TOPPER), HONOR Seiki et Asia Pacific Elite Corp., sont reconnues mondialement pour leur qualité inégalée et leur performance exceptionnelle dans les secteurs clés de l’aéronautique, de l’automobile et de la mécanique générale. En collaborant avec nos sociétés mère et sœur françaises: le leader de la machine-outil française PCI-SCEMM et le leader normand des solutions de robotisation et d’automatisation CERIMATEC, nous sommes en mesure de vous fournir des solutions clé en main sur mesure, adaptées à vos projets spécifiques.
Nous nous engageons à vous offrir des machines et des services de la plus haute qualité, vous permettant ainsi de repousser les limites de la production et de l’usinage.
Vous avez une question? Contactez-nous!

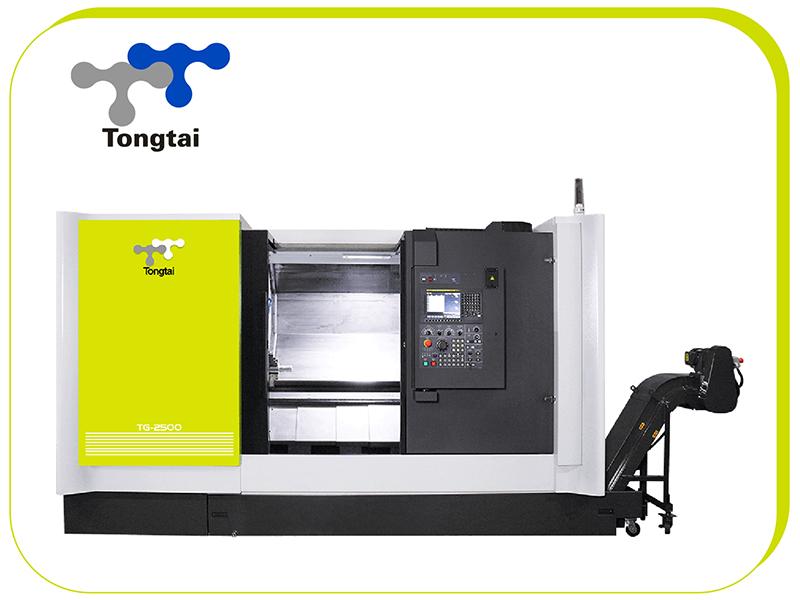

Découvrez nos autres tours horizontaux
