Centre d’usinage vertical UGV (Usinage Grande Vitesse)
Tongtai Série VC
Le centre d’usinage vertical TONGTAI série VC a été conçu pour des applications d’usinage à grande vitesse (UGV).
Centre vertical UGV
Tongtai Série VC
Le centre d’usinage vertical UGV (Usinage à Grande Vitesse) Série VC de Tongtai se distingue par sa rigidité exceptionnelle et ses performances de haute précision, idéales pour les applications nécessitant des vitesses élevées.
Le centre UGV Série VC a été conçu pour des opérations continues et des usinages complexes nécessitant une qualité de surface impeccable.
- Rigidité : Le bâti et colonnes, en fonte et nervurés, absorbent les vibrations en usinage
- Précision : Guidages à rouleaux rigides, assurant une grande stabilité lors des mouvements rapides
- Vitesse : Broches jusqu’à 20000 tr/min pour une large gamme d’applications
- Capacité : Table jusqu’à 1100 x 710 x 710 mm avec une capacité de charge de 1000 kg
- Flexibilité : Changeur d’outils rapide (24 ou 30 outils en option) pour réduire les interruptions pendant les cycles d’usinage

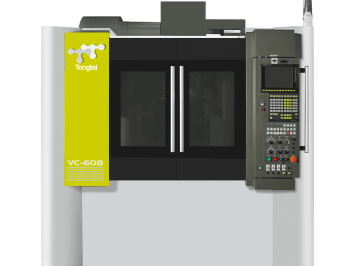

- VC-608
- VC-710
- VC-711
| Unité | VC-608 | VC-610 | VC-711 | |
| Dimensions table | mm | 950 x 600 | 1100 x 650 | 1200 x 710 |
| Charge maxi | kg | 500 | 1000 | |
| Courses Axes X/Y/Z | mm | 850 x 610 x 530 | 1050 x 610 x 530 | 1100 x 710 x 710 |
| Avances rapides Axes X/Y/Z | m/min | 24/24/24 | ||
| Cône de broche | BBT40 [HSK-63A] | |||
| Vitesse de broche | tr/min | 12000 [15000 – 20000] | ||
| Puissance de broche | kW | 11/7.5 [15/11/7.5 – 40/30] | ||
| Capacité de magasin d’outils | 24 [30] | |||

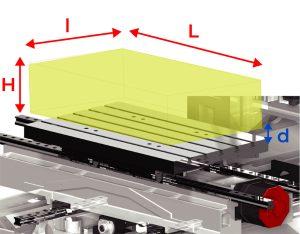

d Distance entre la pointe outil et la surface de la table, variable en fonction de la longueur d’outil
| Unité | Longueur L | largeur I | Hauteur H | |
| VC-608 | mm3 | 850 | 610 | 530 |
| VC-610 | mm3 | 1050 | 610 | 530 |
| VC-711 | mm3 | 1100 | 710 | 710 |
