Centre d’usinage vertical
Tongtai Série TMV-A

La série TMV-A de TONGTAI est une série de centres verticaux universels conçus pour s’adapter à tous types de matières en petite et moyenne séries. Cette série fait partie des « best sellers » de TONGTAI et de très nombreuses options sont possibles sur ces machines.

Accueil » Produits » 1. CENTRE D'USINAGE » Centre usinage vertical » Centre usinage vertical Tongtai Série TMV-A

Centre vertical
Tongtai Série TMV-A

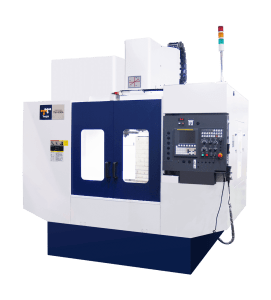

La centre d’usinage vertical Série TMV-A de Tongtai est une machine robuste pour les opérations d’usinage de haute précision et de grande dimension. Conçue pour offrir une productivité optimale tout en garantissant une précision constante, même pour les usinages lourds.

Points forts Modèles de la série TMV-A Caractéristiques techniques Volumes d'usinage

Rigidité renforcée : Structure en fonte optimisée par la méthode des éléments finis (FEA) pour une meilleure absorption des vibrations et une stabilité optimale
Broche à entraînement direct : Broches allant jusqu’à 10000 tr/min avec refroidissement intégré pour une durée de vie prolongée et un maintien de la précision d’usinage
Grande capacité d’usinage : Courses jusqu’à 1600 x 800 x 700 mm et une capacité de charge jusqu’à 2000 kg, parfaite pour les pièces volumineuses

TMV-720A
TMV-920A
TMV-1100A
TMV-1350A
TMV-1500A
TMV-1600A

		Unité	TMV-720A	TMV-920A	TMV-1100A	TMV-1500A	TMV-1350A	TMV-1600A
Dimensions table		mm	800 x 480	1000 x 530	1200 x 600	1600 x 762	1500 x 750	1700 x 850
Charge maxi		kg	500	1000		1869	1300	2000
Courses Axes X/Y/Z		mm	720 x 480 x 530	920 x 530 x 530	1100 x 600 x 530	1525 x 762 x 710	1350 x 750 x 700	1600 x 800 x 700
Avances rapides Axes X/Y/Z		m/min	48/48/48	30/30/24		18/18/18	20/20/15	15/15/12
Vitesse de broche	BT-40	tr/min	8000 [10000]	8000 [8000 – 7000]		8000 [10000 – 15000*]	–	–
	BT-50		–	3500 [6000 – 6000]		3500 [6000]	3500 [6000]	3500 [6000]
	Boîte		–	–		–	[avec boite de vitesse 6000]	[avec boite de vitesse 6000 – 3500]
Puissance de broche	BT-40	kW	7.5/5.5	9/7.5 [15/11 (120 Nm) – 15/11 (150 Nm)]		15/11 [11/7.5 – 11/7.5]	–	–
	BT-50		–	15/11 [15/11 – boîte]		15/11	15/11	15/11
	Boîte		–	–		–	15/11	15/11
Capacité de magasin d’outils			24	24 [30]		24	24 [32]	32 [40]

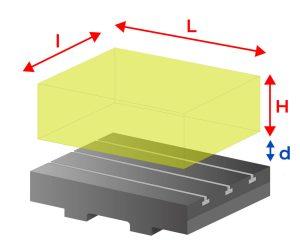

d Distance entre la pointe outil et la surface de la table, variable en fonction de la longueur d’outil

	Unité	Longueur L	largeur I	Hauteur H
TMV-720A	mm³	720	480	530
TMV-920A	mm³	1000	530	530
TMV-1100A	mm³	1200	600	530
TMV-1500A	mm³	1600	762	710
TMV-1350A	mm³	1500	750	700
TMV-1600A	mm³	1700	850	700
