Centre d’usinage vertical 5 axes
Tongtai Série CT

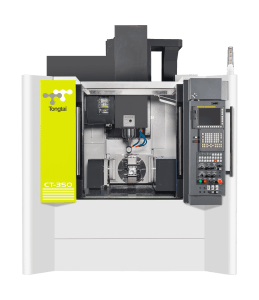

Le centre vertical 5 axes TONGTAI CT-350 est une machine d’usage de pièces complexes en 5 axes. Il peut être utilisé dans toutes les industries comme l’aéronautique, l’automobile, le médicale ou le secteur des moules et outils. Mais ce petit 5 axes est particulièrement adapté à la sous-traitance grâce à ses nombreuses possibilités d’options pour un prix attractif, tout en ayant d’excellentes caractéristiques de précision et de rigidité.
Centre vertical 5 axes
Tongtai Série CT
Le centre d’usinage vertical 5 axes Série CT de Tongtai est un centre 5 axes compact, conçu pour les applications complexes exigeant à la fois rapidité et précision.
- Précision : Les cames à roulements standards des axes A et C de la table permettent un jeu nul et une haute rigidité; améliorant la précision d’usinage
- Rigidité : Les 3 axes sont équipés de guidages linéaires à rouleaux d’une largeur de 45mm
- Broche haute performance : Broches à entraînement direct jusqu’à 20000 tr/min avec lubrification air/huile
- Stabilité thermique : Broche à entrainement directe équipée d’un cartouche avec refroidissement par huile, réduisant la dilatation de la broche
- CT-350
- CT-500
| Unité | CT-350 | CT-500 | |
| Dimensions table | mm | Ø350 | Ø500 |
| Charge maxi | kg | 200 | 400 |
| Courses Axes X/Y/Z | mm | 400 x 510 x 510 | 950 x 700 x 510 |
| Courses Axes A/C | deg | +30°~-120°/±360° | |
| Avances rapides Axes X/Y/Z | m/min | 36/36/30 | |
| Avances rapides Axes A/C | tr/min | 33.3/40 | |
| Cône de broche | BBT40 [HSK-63A] | ||
| Vitesse de broche | tr/min | 15000 [20000] | |
| Puissance de broche | kW | 15/11/7.5 [40/30] | |
| Capacité de magasin d’outils | 24 [30 – 40] | ||

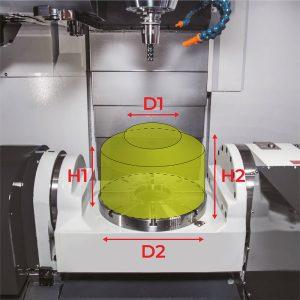

| Unité | Diamètre D1 | Diamètre D2 | Hauteur H1 | Hauteur H2 | |
| CT-350 | mm3 | Ø220 | Ø380 | 150 | 220 |
Vous avez besoin d’un centre 5 axes rapidement?
Nous avons des centres 5 axes CT en stock en Europe!
Téléchargez notre catalogue
Tout ce que vous devez savoir sur le centre vertical 5 axes Tongtai CT-350, ses performances et utilisations sont à retrouver dans notre catalogue disponible gratuitement via ce lien.
Demandez l’avis d’un expert
Nos spécialistes sont prêts à répondre à vos questions et à façonner une solution sur mesure pour votre projet. Profitez d’un accompagnement personnalisé et de conseils avisés à chaque étape de votre parcours. Inventons le futur de l’usinage ensemble et faites l’expérience d’un partenariat qui repousse les limites de l’excellence.
Démo usinage - Centre 5 axes TONGTAI CT-350
TTGroup : excellence, innovation et coopération dans le domaine des machines-outils et de l’usinage
En tant que filiale du plus grand constructeur taïwanais de machines outils et d’usinage, Tongtai, nous avons à cœur de vous offrir des solutions de pointe pour répondre à vos besoins les plus exigeants. Nos marques renommées, telles que TONGTAI (TOPPER), HONOR Seiki et Asia Pacific Elite Corp., sont reconnues mondialement pour leur qualité inégalée et leur performance exceptionnelle dans les secteurs clés de l’aéronautique, de l’automobile et de la mécanique générale. En collaborant avec nos sociétés mère et sœur françaises: le leader de la machine-outil française PCI-SCEMM et le leader normand des solutions de robotisation et d’automatisation CERIMATEC, nous sommes en mesure de vous fournir des solutions clé en main sur mesure, adaptées à vos projets spécifiques.
Nous nous engageons à vous offrir des machines et des services de la plus haute qualité, vous permettant ainsi de repousser les limites de la production et de l’usinage.
