Centre usinage horizontal 5 axes
Tongtai Série HTT

Le centre d’usinage horizontal 5 axes TONGTAI Série HTT est un centre 5 axes de haute performance, conçu pour répondre aux besoins les plus exigeants en termes de précision, de flexibilité et de productivité. Cette machine est conçue pour usiner des pièces très encombrantes en 5 axes continus.

Alliant une rigidité structurelle exceptionnelle à des systèmes avancés d’usinage et de gestion des pièces, cette gamme est idéale pour les industries telles que l’aéronautique, l’automobile et l’énergie.

Accueil » Produits » 1. CENTRE D'USINAGE » Centre usinage horizontal 5 axes » Centre usinage horizontal 5 axes Tongtai Série HTT

Centre horizontal 5 axes
Tongtai Série HTT

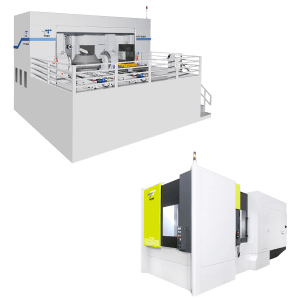

Les centres d’usinage horizontaux HTT-500 et HTT-1250 sont des solutions polyvalentes et hautes performances pour des applications complexes nécessitant une grande précision et une productivité accrue. Conçus pour répondre aux besoins d’usinage multi-processus, ils sont idéaux pour les industries de l’aéronautique, de l’automobile et autres secteurs exigeants.

Points forts Modèles de la série HTT Caractéristiques techniques Volume d'usinage

Usinage 5 axes de haute précision : Grâce aux axes A et B à entraînement direct et une rotation fluide à 360°, ces machines permettent de réaliser des opérations complexes sur des pièces volumineuses avec une flexibilité maximale
Grande capacité d’usinage : Le HTT-500 dispose d’une table de 500×500 mm avec une capacité maximale de pièce de Ø700xH500 mm, tandis que le HTT-1250 offre une table de 1250 x 1250 mm et peut supporter des pièces allant jusqu’à Ø1800 mm
Vitesse et efficacité : Les broches haute performance atteignent jusqu’à 20000 tr/min, avec une puissance allant jusqu’à 37 kW pour des cycles d’usinage rapides même pour des matériaux durs
Productivité optimisée : Équipées de changeurs automatiques de palettes et de magasins d’outils de grande capacité (jusqu’à 120 outils), ces machines minimisent les temps d’arrêt et maximisent la productivité
Précision garantie : Compensation thermique intégrée, lubrification avancée, et systèmes de mesure linéaire garantissent une précision constante même dans des conditions de production exigeantes

HTT-500
HTT-1250

	Unité	HTT-500	HTT-1250
Dimensions table	mm	500 x 500	1250 x 1250
Charge maxi	kg	500	4000 x2
Courses Axes X/Y/Z	mm	800/800/830*	2000/1800/1250
Courses Axes A/B	deg	+120°~20° / 360°	+110°~-20° / 360°
Avances rapides Axes X/Y/Z	m/min	60/60/60	10/10/10
Avances rapides Axes A/B	tr/min	50/100	5/5
Cône de broche		BBT-40	BT-50
Vitesse de broche	tr/min	15000 [20000]	6000 [8000]
Puissance de broche	kW	37/18	21.5/18.5 [26/22]
Capacité du magasin d’outils		60 [90 – 120]	60 [90 – 120]

*La course de l’axe Z est déterminé par l’angle d’inclinaison de l’axe A à l’intérieur de la zone d’usinage.

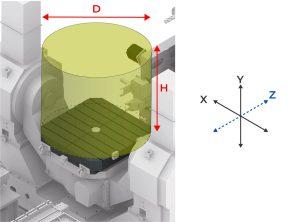

	Unité	Pièce maxi		Courses
	Unité	Diamètre D	Hauteur H	Axe Y	Axe X	Axe Z
HTT-500	mm³	Ø700	500	800	800	830*
HTT-1250	mm³	Ø1800	1000	1800	2000	1250

*La course de l’axe Z est déterminé par l’angle d’inclinaison de l’axe A à l’intérieur de la zone d’usinage.
