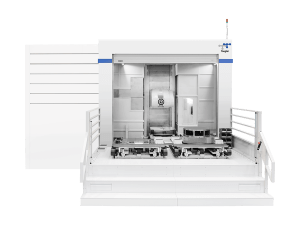

Centre usinage horizontal et vertical 5 axes
Tongtai HTH-800

Le centre 5 axes TONGTAI HTH-800 est un centre horizontal et vertical car sa tête peut-être positionnée entre 60° et – 105° (axe A). Malgré la présence de l’axe A sur la broche, celle-ci développe un couple maximum de 1084 Nm, ce qui permet de réaliser des usinages dans des matières difficiles sous n’importe quel angle, et de diminuer drastiquement les temps d’usinages. Cette machine a été développée pour l’usinage de carters moteurs pour l’industrie aéronautique.

Centre d'usinage horizontal vertical TONGTAI HTH-800Centre horizontal et vertical 5 axes
Tongtai HTH-800

Le centre d’usinage horizontal et vertical 5 axes HTH-800 de Tongtai est conçu pour maximiser l’efficacité et la précision dans l’usinage de matériaux complexes, notamment les alliages difficiles comme ceux à base de nickel. Ce centre offre une flexibilité exceptionnelle avec des capacités d’usinage à la fois horizontales et verticales, ce qui le rend idéal pour des applications industrielles complexes.

  • Structure robuste : Conception à double paroi et structure symétrique pour une rigidité maximale et une réduction des déformations thermiques.
  • Broche haute performance : Vitesse jusqu’à 8000 tr/min avec un couple maximum de 1084 Nm, permettant un enlèvement de matière optimal
  • Précision : Axe B entraîné par une came à roulements sans jeu d’inversion et très précis
  • Flexibilité d’outillage : Capacité jusqu’à 120 outils avec un changeur automatique, parfait pour les environnements de production à grande échelle
  • Capacité d’usinage : Courses sur les axes X/Y/Z allant jusqu’à 1550 x 1500 x 1250 mm, avec une capacité de charge de palette allant jusqu’à 2400 kg
  • Productivité : Peut-être équipé d’un système de changement automatique de palette augmentant la productivité
Unité HTH-800
Dimensions table mm 800×800
Charge maxi kg 2400
Courses Axes X/Y/Z mm 1550 / 1500 / 1250 [1600]
Courses Axes A/B deg +60°~-105° / 360°
Avances rapides Axes X/Y/Z m/min 10/10/10
Avances rapides Axes A/B tr/min 10°/5°
Cône de broche CAT50 [HSK-A100 – BBT50]
Vitesse de broche tr/min 6000 [8000]
Puissance de broche kW 36/30
Capacité du magasin d’outils 60 [90 – 120]

Unité Pièce maxi Courses
Diamètre D Hauteur H Axe Y Axe X Axe Z
HTT-800 mm3 Ø1500 1100 1500 1550 1250

Téléchargez notre catalogue

Tout ce que vous devez savoir sur le centre horizontal et vertical 5 axes Tongtai HTH-800, ses performances et utilisations sont à retrouver dans notre catalogue disponible gratuitement via ce lien.

Je télécharge gratuitement le catalogue

Demandez l’avis d’un expert

Nos spécialistes sont prêts à répondre à vos questions et à façonner une solution sur mesure pour votre projet. Profitez d’un accompagnement personnalisé et de conseils avisés à chaque étape de votre parcours. Inventons le futur de l’usinage ensemble et faites l’expérience d’un partenariat qui repousse les limites de l’excellence.

J’ai besoin d’un expert !

TTGroup : excellence, innovation et coopération dans le domaine des machines-outils et de l’usinage

En tant que filiale du plus grand constructeur taïwanais de machines outils et d’usinage, Tongtai, nous avons à cœur de vous offrir des solutions de pointe pour répondre à vos besoins les plus exigeants. Nos marques renommées, telles que TONGTAI (TOPPER), HONOR Seiki et Asia Pacific Elite Corp., sont reconnues mondialement pour leur qualité inégalée et leur performance exceptionnelle dans les secteurs clés de l’aéronautique, de l’automobile et de la mécanique générale. En collaborant avec nos sociétés mère et sœur françaises: le leader de la machine-outil française PCI-SCEMM et le leader normand des solutions de robotisation et d’automatisation CERIMATEC, nous sommes en mesure de vous fournir des solutions clé en main sur mesure, adaptées à vos projets spécifiques.

Nous nous engageons à vous offrir des machines et des services de la plus haute qualité, vous permettant ainsi de repousser les limites de la production et de l’usinage.
