Centre d’usinage horizontal
Tongtai Série HB-II

Le centre d’usinage horizontal 4 axes TONGTAI série HB-II est une machine conçue pour l’usinage de matériaux difficiles tels que acier, aciers inox et titane. Elle est dotée d’un palettiseur 2 palettes pour le chargement d’une pièce en manuel ou automatique pendant l’usinage d’une autre pièce. La série HB-II est dotée de broches à fort couple de 10000 tr/min en standard et d’une broche 8000 tr/min à très fort couple en option (pour les modèles HB-630II et HB-800II).

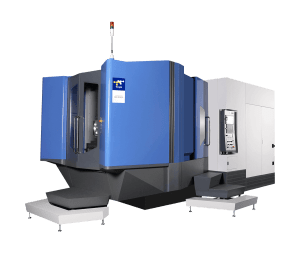

Centre d'usinage horizontal TONGTAI Série HB-IICentre horizontal
Tongtai Série HB-II

Le centre horizontal de la Série HB de Tongtai est dédié aux usinages lourds avec une excellente rigidité et une grande capacité de charge, idéale pour les grandes pièces dans l’industrie automobile et aéronautique.

  • Broche haute performance : Jusqu’à 10000 tr/min, avec un couple continu de 239N.m
  • Structure robuste : Colonne en fonte et guidages à rouleaux pour une stabilité renforcée lors des usinages lourds
  • Haute rigidité : Guidage à rouleaux hautement rigides sur les 3 axes
  • Précision et la rigidité maximale : Axe B à 0.001° avec une force de bridage des palettes de 18 tonnes
  • Précision : Système de compensation thermique intégré pour garantir une précision constante, même lors des longs cycles
  • HB-500II
  • HB-630II
  • HB-800II
Unité HB-500II HB-630II HB-800II
Dimensions table mm 500 x 500 630 x 630 800 x 800
Charge maxi kg 600 (x 2) 1200 (x 2) 1800 (x 2)
Courses Axes X/Y/Z mm 610 x 580 x 580 1050 x 850 x 970 1400 x 1200 x 1300
Avances rapides Axes X/Y/Z m/min 60/60/60 50/50/50 50/50/50
Cône de broche BBT50 [HSK-100A]
Vitesse de broche tr/min 10000 1000 [8000]
Puissance de broche kW 30/25 30/25 [26/22]
Capacité de magasin d’outils 60 [90 – 120]

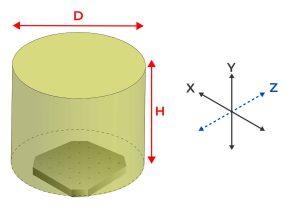

Unité Pièce maxi Courses
Diamètre D Hauteur H Axe Y Axe X Axe Z
HB-500II mm3 Ø900 1100 710 800 710
HB-630II mm3 Ø1100 1100 850 1050 970
HB-800II mm3 Ø1300 1250 1200 1400 1300

Téléchargez notre catalogue

Tout ce que vous devez savoir sur le centre d’usinage horizontal Tongtai Série HB-II, ses performances et utilisations sont à retrouver dans notre catalogue disponible gratuitement via ce lien.

Je télécharge gratuitement le catalogue
