Centres d’usinage à portique : Table fixe ou mobile pour l’usinage de grandes pièces ?
Vous hésitez entre table fixe et table mobile ? Voici quelques clés quelques clés pour identifier la solution la plus adaptée à vos pièces de grandes dimensions.
Faut-il opter pour un centre d’usinage à portique à table fixe ou à table mobile ?
Lorsqu’on travaille sur des pièces de grandes dimensions ou de grands volumes, le choix de la structure de la machine peut impacter la productivité, la précision et l’organisation de l’atelier.
APEC propose deux approches complémentaires à travers ses gammes :
- Le centre à portique à table mobile avec sa série MT-15
- Le centre à portique à table fixe avec ses séries G et SK
Explorons les atouts spécifiques de chaque type de structure.

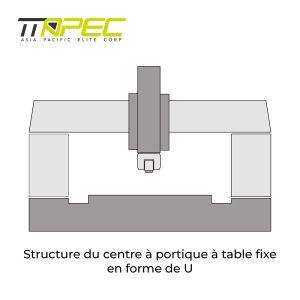

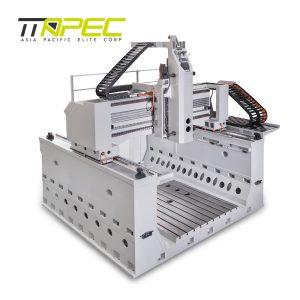

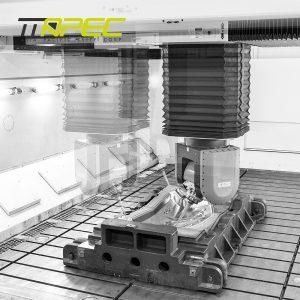

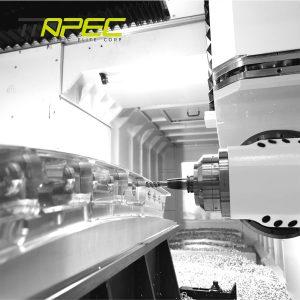

Centre d’usinage à portique à table fixe : Stabilité maximale pour pièces lourdes et longues
Dans cette configuration, la table reste immobile. Ce sont le portique et la broche qui se déplacent pour couvrir la pièce.
Cette configuration est parfaitement adaptée à l’usinage de grandes pièces lourdes ou longues, lorsque la stabilité de coupe, la précision et la capacité de charge sont des priorités.
Pourquoi un centre à portique à table fixe est performant ?
-
Stabilité mécanique supérieure : La pièce ne subit aucun mouvement, ce qui réduit les vibrations et les risques d’erreurs dynamiques. C’est un vrai avantage pour l’usinage de pièces à parois fines, à géométrie critique ou nécessitant des efforts de coupe élevés.
-
Haute précision sur toute la longueur : En éliminant le déplacement de la pièce, on évite les défauts géométriques induits par son propre poids ou les phases d’accélération. Cette configuration est idéale pour l’usinage de longerons, de moules de grandes dimensions, ou de structures aéronautiques.
-
Capacité de charge élevée sans compromis géométrique : La table étant directement ancrée au sol et fixée au bâti de la machine, elle peut supporter des charges lourdes sans risque de déformation de la structure. Cela garantit une précision maintenue, même avec des pièces de plusieurs tonnes.
-
Compatibilité avec des broches hautes performances : La stabilité globale de cette structure permet l’utilisation de broches plus puissantes. Ce n’est pas une conséquence directe de la table fixe, mais une possibilité qu’offre ce type de machine grâce à sa conception robuste. La gestion des inerties est simplifiée, ce qui améliore le confort de coupe et prolonge la durée de vie des outils.
Inconvénient du centre à portique à table fixe :
- Encombrement plus important : comme le portique doit couvrir toute la longueur de la pièce, la machine peut être plus longue que son équivalent à table mobile, à course équivalente. Ce critère est à considérer lors de l’implantation en atelier.
Découvrir le centre à portique 5 axes à table fixe APEC Série G Découvrir le centre à portique 5 axes à table fixe APEC Série SK

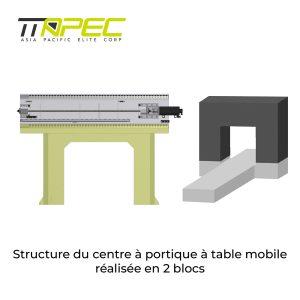

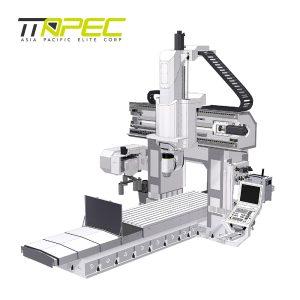

Centre d’usinage à portique à table mobile : Haute dynamique pour pièces de dimensions moyennes à grandes
Dans cette configuration, c’est la table qui se déplace sur l’axe X, tandis que le portique reste fixe.
Cette configuration est particulièrement bien adaptée à l’usinage de pièces de taille moyenne à grande, en matériaux légers, nécessitant des cycles rapides, une bonne répétabilité et une dynamique élevée.
Pourquoi un centre à portique à table mobile est performante ?
- Dynamique idéale pour les productions répétitives : Le déplacement rapide de la table, combiné à une masse mobile réduite, permet d’atteindre des vitesses d’avance élevées et des accélérations importantes. Cela optimise les temps de cycle et rend cette architecture particulièrement efficace pour l’usinage de pièces techniques produites en série, notamment en aluminium ou matériaux légers.
- Stabilité géométrique : Le portique fixe offre une structure rigide, moins exposée aux déformations dynamiques. Cela garantit une qualité de coupe régulière, même sur des trajectoires complexes ou longues.
- Meilleure séparation entre axes structurels et axes dynamiques : Dans une machine à table mobile, les déplacements rapides sont assurés par la table, tandis que le portique reste fixe et joue un rôle purement structurel. Ce découplage entre fonctions mécaniques et dynamiques permet une meilleure absorption des efforts, une stabilité thermique plus homogène et une maintenance facilitée sur les sous-ensembles.
Inconvénient du centre à portique à table mobile :
- Limite de charge pièce : la table doit non seulement supporter, mais aussi déplacer la pièce. Cela impose des contraintes mécaniques qui limitent la charge admissible. Ce type de machine est donc moins adapté aux pièces massives.

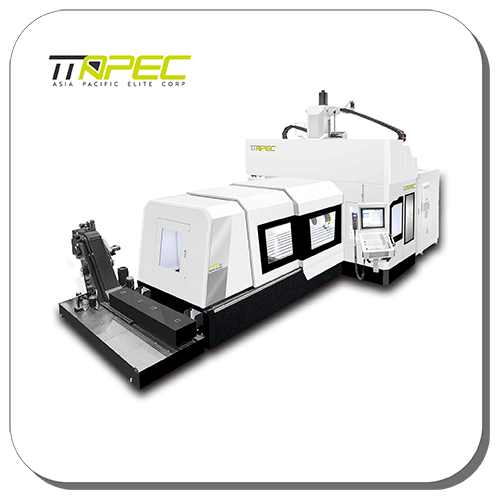

Découvrir le centre à portique 5 axes à table mobile APEC Série MT-15
Tableau comparatif des 3 centres à portiques 5 axes APEC
À noter : Les centres à portique APEC Série G et Série SK partagent les mêmes caractéristiques techniques en termes de courses, capacité de charge, et dynamique.
- La Série G est généralement privilégiée pour les applications moulistes, grâce à sa grande rigidité et sa compatibilité avec des outils lourds.
- La Série SK est plus spécifiquement conçue pour répondre aux exigences de l’aéronautique, avec des options dédiées aux structures aluminium, composites ou à parois fines.
| Unité | MT15 | Série G et Série SK | |
| Table | – | Mobile | Fixe |
| Course X maxi | mm | 2000 | 8000 |
| Course Y maxi | mm | 3000 | 3000 |
| Course Z maxi | mm | 1000 | 1000 |
| Charge admissible | 5000 kg | 8000 kg/m² | |
| Avances rapides Axes X/Y/Z | m/min | 30/30/30 | 60 / 60 / 40 |
| Accélération | m/s² | 5 | 5 |
Quel centre à portique APEC choisir pour vos grandes pièces ?
Le choix entre un centre d’usinage à portique à table mobile ou à table fixe repose avant tout sur vos priorités techniques, vos contraintes d’atelier et le type de pièces que vous usinez.
-
Optez pour un centre à portique à table mobile de type APEC Série MT15 si vous recherchez une machine compacte, rapide, parfaitement adaptée à l’usinage de pièces de taille moyenne à grande, notamment en aluminium, avec des cadences soutenues.
-
Privilégiez un centre à portique à table fixe de types APEC Séries G ou SK si vos pièces sont lourdes, longues ou complexes, ou si vous avez besoin de précision extrême, de puissance élevée à la broche et d’une capacité de charge supérieure.
Téléchargez notre catalogue
APEC Série G
Tout ce que vous devez savoir sur le centre à portique à table fixe APEC Série G, ses performances et utilisations sont à retrouver dans notre catalogue disponible gratuitement via ce lien.
Téléchargez notre catalogue
APEC Série SK
Tout ce que vous devez savoir sur le centre à portique à table fixe APEC série SK, ses performances et utilisations sont à retrouver dans notre catalogue disponible gratuitement via ce lien.
Téléchargez notre catalogue
APEC Série MT-15
Tout ce que vous devez savoir sur le centre à portique à table mobile APEC Série MT-15, ses performances et utilisations sont à retrouver dans notre catalogue disponible gratuitement via ce lien.
