Un centre vertical ultrasonique pour l’usinage des matières cassantes et difficiles

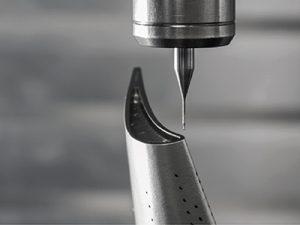

Le centre vertical ultrasonique permet l’usinage des matières difficiles et cassantes comme la céramique, les saphirs synthétiques ou le verre. Ce centre peut être utilisé en micro perçage car les durées de vie des outils sont très largement améliorées avec cette technologie (rapport de 1 à 100)
Qu’est-ce que l’usinage ultrasonique ?
Le principe de l’usinage ultrasonique consiste à faire vibrer un outil verticalement à très haute fréquence, et ce, combiné avec une grande vitesse de rotation. L’outil utilisé étant recouvert d’abrasif diamant. Cette combinaison génère des impacts très courts sur la matière mais avec des vitesses de contact très élevés ce qui réduit de manière très importante les efforts de coupe. Selon les matières, on constate des efforts de coupe diminués de 30 à 300%.
Centre usinage vertical ultrasonique Tongtai VU-5
Table 600 x 400 mm Volume d'usinage 600 x 400 x 528 mm
En savoir plusPour quelles applications utilise-t-on l’usinage ultrasonique?
Cette technologie s’applique à toutes les matières difficiles : très dures ou très cassantes : Alliages ferreux : Aciers traités, Chrome-Nickel-Molybdène, Aciers de moules…
Autres matières : Graphite, verre, quartz, siliciums, saphirs, cristal, céramiques etc..
Le centre d’usinage ultrasonique
Tongtai le VU-5
Cette machine est un centre d’usinage vertical quasi standard.
La technologie se situe dans les portes outils développés par Tongtai et qui intègrent un système piézoélectrique permettant de générer des vibrations de 15 à 45 Kz.
La broche de 20 000 ou 24 000 tr/min, légèrement modifiée, permet d’alimenter les porte outils avec d’activer le système piézoélectrique.
La machine est équipée d’un système d’apprentissage qui détermine automatiquement la fréquence de vibration à appliquer à l’outil.
Consulter la page du centre d’usinage ultrasonique Tongtai VU-5
Des centres techniques pour vos essais d’usinage ultrasonique
TTGroup possède un centre d’essais en Suisse dans lequel un VU-5 est disponible pour tous les essais clients.
En effet, chaque problématique doit être testée avec différents paramètres avant d’arriver au meilleur compromis.
Ce centre d’essais a permis de convaincre certaines sociétés de l’industrie horlogère, notamment en suisse, pour l’usinage de vitres en saphir de synthèse, d’éléments de boîtiers en céramique, ou en République tchèque pour l’usinage de pièces en cristal.
Pour toutes demandes d’essai, n’hésitez pas à nous contacter via notre page contact
